FOTO DEL DISPOSITIVO.

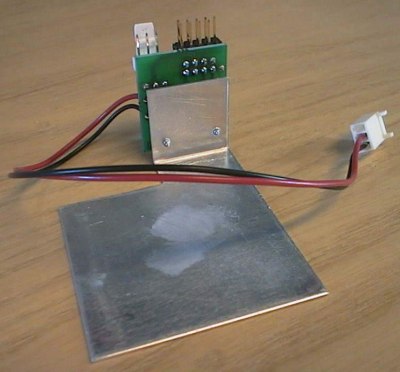

La sonda termica da inserire tra superficie inferiore del dissipatore e superficie superiore del core del processore.

FIGURA 2.
(Sonda di rilevazione termica, il cavo di alimentazione va collegato al connettore CPU FAN della scheda madre).

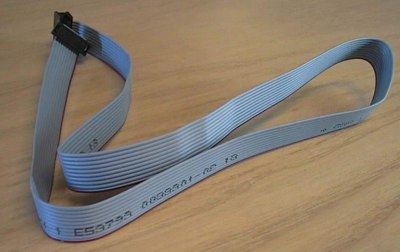

Cavo di collegamento tra visualizzatore e sonda termica.

FIGURA 3.
(Cavo di collegamento tra visualizzatore e sonda termica).

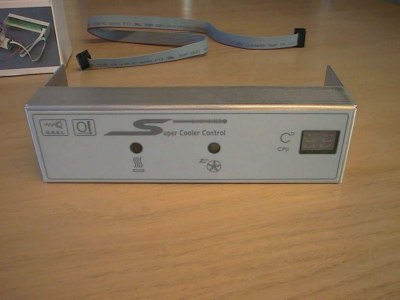

Visualizzatore del dispositivo.

FIGURA 4.
(Display del dispositivo).

INSTALLAZIONE DEL SUPER COOLER CONTROL.

Per installare il dispositivo bisogna:

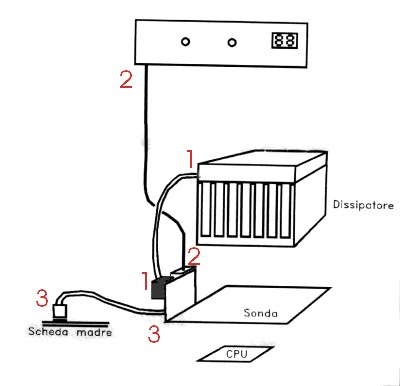

Ecco un disegno riassuntivo dei collegamenti necessari per il corretto funzionamento del S.C.Control.

Schema Tecnico

FIGURA 5.
(Le posizioni 1-1 corrispondono al cavo di alimentazione della ventola, le pos. 2-2 corrispondono al cavo flat in dotazione con il S.C.C, e infine le pos. 3-3 indicano il cavo di alimentazione della sonda connesso al connettore a tre pins della scheda madre).
