SOLTEK 67EV1.

INTRODUZIONE.

La scheda SOLTEK 67EV1, è una buona scelta, se utizzate i sistemi senza "overclokkarli". Naturalmente con un adattatore SLOT-1, potremmo installare anche i nuovi processori SOCKET 370 FC-PGA. Una valida alternativa agli altri prodotti presenti attualmente nel mercato.

TIPOLOGIA DI PROCESSORI:

Nella SOLTEK 67EV1 si possono installare i seguenti processori:

PROCESSORE

FREQUENZA BUS PRINCIPALE

TIPO

Pentium III
100Mhz di FSB, Katmai core
SECC2
Pentium III B
133Mhz di FSB, Katmai core
SECC2
Pentium III E
100Mhz di FSB, Coppermine core
SECC2
Pentium III EB
133Mhz di FSB, Coppermine core
SECC2
Pentium II
100Mhz/66Mhz di FSB
SECC
Celeron e PIII
66 Mhz, 100 Mhz, 133 Mhz
SOCKET 370 PPGA
E FCPGA.

CHIPSET:

Nella scheda è installato il VIA Apollo Pro 133, supporta le frequenze di bus principale di 133/100/66Mhz e l'AGP 2X. Inoltre la modalità UltraDMA/66 e UltraDMA/33 sono supportate.

MEMORIE:

Si possono installare le SDRAM PC 133 Mhz/100 Mhz. in 3 DIMM socket, fino a un massimo di 768 MB.

SLOTS DI ESPANSIONE:

5 PCI, 2 ISA, 1 AGP 1X,2X.

SISTEMI INPUT/OUTPUT:

2 Canali IDE (supportata la modalità ULTRADMA66), 1 conettore per FLOPPY DISK DRIVER, 1 porta seriale COM 1, 1 porta seriale COM 2, 1 porta parallela, 2 USB, 1 PS/2 per il mouse e infine 1 PS/2 per la tastiera.

SEZIONE 1 CONFIGURAZIONE DA DIP SWITCHES O JUMPERS.

IMPOSTARE LA FREQUENZA PRINCIPALE DI BUS:
Attraverso il jumper JP7 (v. figura 1) presente sulla scheda possiamo scegliere se la frequenza di bus principale (FSB) venga determinata in AUTO (posizione ponticello 2-3), oppure sia impostata a 133 Mhz (posizione ponticello 1-2). Se selezioniamo il valore AUTO, potremmo scegliere da BIOS la frequenza voluta.
FIGURA 1.
IMPOSTARE IL JUMPER CLEAR CMOS:
Il jumper JBAT1 (v. figura 2) permette di cancellare i valori del Bios recenti e ripristinare i valori di default. Se per qualche motivo avete impostato una frequenza di bus principale di 133 Mhz, e avete installato un Celeron funzionante a 66 Mhz, sicuramente il vostro sistema non partirà. L'unica soluzione è spostare il ponticello del jumper JBAT1 nella posizione 3-2 (Clear CMOS Data) per pochi secondi (scollegate l'alimentazione del sistema), successivamente ripristinate la posizione 1-2 (Retain Data).
FIGURA 2.
IMPOSTARE IL MOLTIPLICATORE DI FREQUENZA:

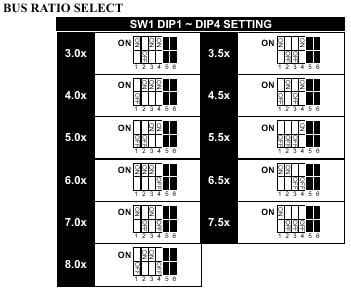

Il Dip-switches SW1 (v. figura 3), permette l'impostazione del moltiplicatore di frequenza del processore. I valori di moltiplicazione variano da un minimo di 3.0X a un massimo di 7.5X (N.B con l'aggiornamento del Bios potrebbero cambiare).
FIGURA 3.
