I CONNETTORI DELLA SCHEDAMADRE VERSO L'ESTERNO.
(Back Panel Connectors).

Per quanto riguarda i connettori della motherboard essi sono generalmente raggruppati nella zona in alto a sinistra  e per riconoscerne la funzionalità sono colorati in modo diverso (v. figura successiva).

Pannello Dietro

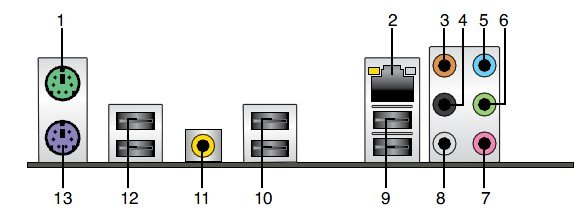

Figura 4A.
(Il pannello dei connettori posti nella parte posteriore del case).
Numero Connettore Colore
1 PS/2 porta del mouse. Verde
2 Porta LAN o porta della scheda di rete integrata (RJ-45). Nessuno
3 Connessione al diffusore audio Subwoofer o posto in posizione centrale (porta audio verso l'esterno).  Arancione
4 Connessione (linea di audio di uscita) ai diffusori audio posizionati dietro (porta audio verso l'esterno). Nero
5 Linea di ingresso per lettori CD o DVD o altre sorgenti audio. Azzurro
6 Linea audio di uscita. Questa uscita può connettere cuffie audio o diffusori audio e la sua funzione è di connettere i diffusori audio davanti nelle configurazioni a 4,6 e 8 canali. Verde
7 Porta per il microfono. Rosa
8 Linea audio di uscita per connettere i diffusori audio laterali nelle configurazioni a 8 canali. Grigio
9 Porte USB 2.0 1 e 2. Nessuno
10 Porte USB 2.0 3 e 4. Nessuno
11 Connessione a un dispositovo esterno attraverso un cavo S/PDIF. Nessuno
12 Porte USB 2.0 5 e 6. Nessuno
13 PS/2 porta della tastiera. Viola
TABELLA A/4.
(Elenco dei connettori presenti nella parte posteriore del case).

ELENCO DEI CONNETTORI DI ALIMENTAZIONE DELLA SCHEDAMADRE.

Per quanto riguarda i connettori presenti sulla schedamadre è sempre meglio conoscerli onde evitare qualche problema in fase di assemblaggio dei componenti. La seguente tabella è un elenco di quasi tutti i connettori di alimentazione che possono essere presenti sulla superficie di una motherboard.
Nome Descrizione Immagine
ATX (20 -pin) Connettore di alimentazione primario identificato sulla schedamadre generalmente dal colore bianco e da 20 pin. Si tratta di un connettore di alimentazione presente sulla schedemadri di qualche anno fa. Connettore di alimentazione della schedamadre ATX 20 poli
ATX (24-pin) Connettore di alimentazione primario identificato sulla schedamadre generalmente dal colore bianco e da 24 pin (specifiche 2.0 e superiori). Per questione di retrocompatibilità (con le versioni precedenti di ATX) il connettore è stato diviso in due parti: una a 4 pin e una a 20 pin. Connettore di alimentazione principale a 24 pin
ATX 12V (4-pin) Connettore di alimentazione supplementare per la CPU a 4 pin.  Connettore supplementare per i nuovi processori
ATX 12V (8-pin) Connettore di alimentazione supplementare per la CPU a 8 pin.  Connettore di alimentazione a 8 pin
PCI-EXPRESS AUX POWER Connettore di alimentazione ausiliario per il PCI-Express. Tale connettore provvede ad alimentare le schede video PCI-Express quando queste consumano 75W o un valore più elevato. Connettore ausiliario per il PCI-Express.
ATX AUX POWER Connettore di alimentazione ausiliario. Questo connettore può essere utilizzato per alimentare luci interne al case o ventole di raffreddamento aggiuntive. Di norma (ma nel manuale della motherboard dovrebbe essere scritto) non si possono collegare periferiche che assorbono valori maggiori di 1.5 A. A questo connettore non si possono collegare hard disk o altri cavi di alimentazione a Y.  Connettore di alimentazione ausiliario
TABELLA A/5.
(Tabella dei connettori di alimentazione della schedamadre).
