INSTALLAZIONE:

L'installazione risulta particolarmente facile, basta procurarsi delle viti, un cacciavite e seguire passo per passo le istruzioni seguenti.

Primo passo:

Scollegate i cavi di alimentazione del PC e aprite il Cabinet. Individuate il sistema di raffreddamento della cpu.

Secondo passo:

Rimuovete la ventola dal dissipatore (v. figura 5), e ricordate di scollegare il cavo di alimentazione. Fate attenzione a non premere con forza il sistema, potreste rovinare il socket o scheggiare il core della cpu.

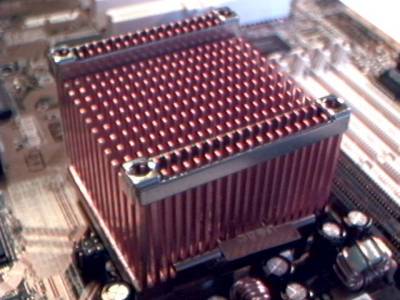

Dissipatore Kanie senza ventola.

FIGURA 5.

Terzo passo:

Bloccate la ventola da 80 mm al fan adapter con viti e dadi (v. figura 6).

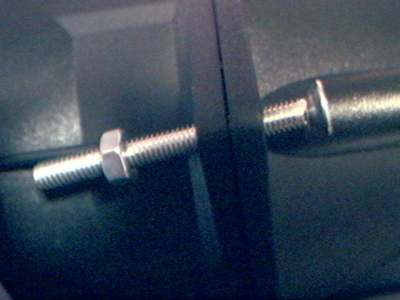

Particole viti di chiusura tra fan adapter e ventola Delta.

FIGURA 6.

Quarto passo:

Inserite le viti di bloccaggio all'interno del fan adapter (v. figura 7) e con un cacciavite adatto avvitatele.

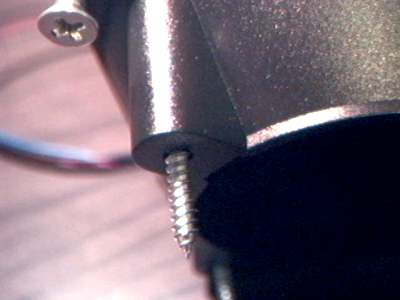

Viti di ancoraggio al dissipatore.

FIGURA 7.

Quinto passo:

Collegate l'alimentazione della ventola ai connettori molex a 4 pins, o se supportata al connettore della scheda madre a 3 pins.

Sesto passo:

Bene, giunti al termine dell'installazione del fan adapter chiudete il cabinet e date "energia" al sistema.

OSSERVAZIONI:

Lo spazio occupato dal sistema dissipatore+fan adapter+ventola è notevole, e in alcuni cabinet l'installazione potrebbe essere impossibile (es: alimentatore con posizione parallela alla scheda madre). Quindi, prima di acquistare tale dispositivo considerate intelligentemente le condizioni di installazione nel vostro cabinet.
