Passiamo ora al serbatoio dell'acqua: per il momento è ancora provvisorio, si tratta di un semplice secchio (v. figura 4) con dentro la pompa ad immersione. Noterete sicuramente una moltitudine di tubi, della cui funzione iniziamo subito a spiegare: poiché la portata della pompa è molto elevata (1450 Litri/H) e non è possibile in alcun modo regolarla, all'uscita della medesima sono stati collegati mediante un raccordo 2 tubi, quello più piccolo, diretto al circuito di raffreddamento della Cpu, e quello più grande, ha il compito di smaltire l'acqua in eccesso "reindirizzandola" nel secchio; la valvola in primo piano regola la quantità di acqua scartata: minore è l'acqua che finisce nel tubo di scarto e maggiore sarà quella presente nel circuito di raffreddamento (è un po' incasinato ma funziona!). Naturalmente presto il secchio sarà sostituito da qualcosa di più professionale...

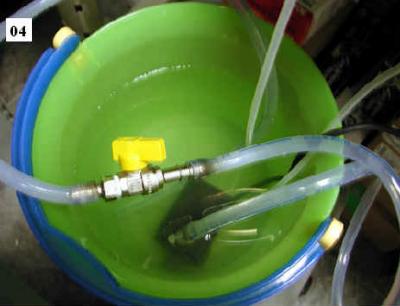

Serbatoio e pompa d'immersione.

FIGURA 4.

Passiamo ora alla parte più interessante, ovvero la CPU. Nelle due foto (5 e 6) potete vedere il Water Jacket, il componente che raffredda il processore: in bella evidenza si può notare il sistema di fissaggio che si appoggia direttamente sulla scheda madre; sul retro si notano i 2 tubi per il flusso dell'acqua, mentre sotto troviamo gli altri due componenti fondamentali dell'impianto: la cella di Peltier (di cui sono visibili i 2 cavi elettrici rosso e nero) ed il Cold Plate di Rame (di essi parleremo meglio dopo). Il Water Jacket misura circa 4,5 cm di lato ed ha uno spessore di circa 2 cm, è costruito in alluminio e sul dorso reca persino un ologramma (!) della Senfu. I 2 tubi dell'acqua sono stati sigillati con uno speciale nastro isolante (fornito in dotazione) onde evitare qualsiasi perdita di liquido (che sarebbe fatale per l'elettronica!). Tutti i componenti sono stati sigillati con pasta siliconica onde prevenire condense e favorire al massimo l'interscambio di calore tra le varie parti.

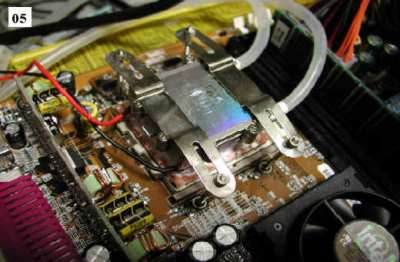

Particolare Water Jacket

FIGURA 5.

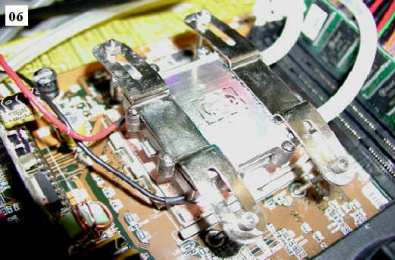

Particolare Water Jacket

FIGURA 6.
