ASUS P3V4X.

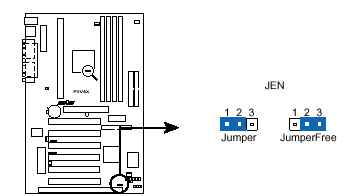

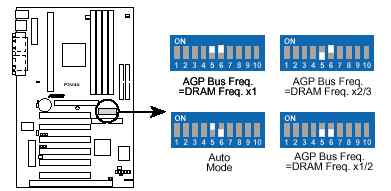

INTRODUZIONE. La scheda ASUS P3V4X, è attentamente costruita per gli utenti che vogliono il massimo dal proprio PC. Naturalmente questa non è una recensione della scheda ma è un approfondimento della possibilità di overclockkare i processori impostando il BIOS, i JUMPERS (ponticelli) e i DIP SWITCHES (interuttori) della scheda madre. TIPOLOGIA DI PROCESSORI: Nella P3V4X si possono installare i seguenti processori: PROCESSORE FREQUENZA BUS PRINCIPALE TIPO Pentium III 100Mhz di FSB, Katmai core SECC2 Pentium III B 133Mhz di FSB, Katmai core SECC2 Pentium III E 100Mhz di FSB, Coppermine core SECC2 Pentium III EB 133Mhz di FSB, Coppermine core SECC2 Pentium II 100Mhz/66Mhz di FSB SECC Celeron 66Mhz di FSB SEPP CHIPSET: Nella scheda è installato il VIA Apollo Pro133A, supporta l'AGP a 4X, e le frequenze di bus principale di 133/100/66Mhz. Inoltre la modalità UltraDMA/66 e UltraDMA/33 sono supportate. MEMORIE: Si possono installare le SDRAM PC 133 Mhz/100 Mhz. in 4 DIMM socket, fino a un massimo di 2GB. SLOTS DI ESPANSIONE: 6 PCI, 1 ISA, 1 AGP 4X. SISTEMI INPUT/OUTPUT: 2 Canali IDE (supportata la modalità ULTRADMA66), 1 conettore per FLOPPY DISK DRIVER, 1 porta seriale COM 1, 1 porta seriale COM 2, 1 porta parallela, 2 USB, 1 PS/2 per il mouse e infine 1 PS/2 per la tastiera. ABILITARE I DIP SWITCH o i JUMPERS: Per abilitare o disabilitare la possibilità di poter impostare i parametri da DIP SWITCH o JUMPERS, bisogna attivare o disattivare la modalità JUMPERFREE MODE (vedi figura 1). FIGURA 1. Quando il DIP SWITCH JEN è abilitato su ENABLE, la configurazione avviene tramite BIOS, se invece JEN è impostato su DISABLE, si abilità la possibilità di poter modificare alcuni parametri direttamente da DIPSWITCHES. SEZIONE 1 JUMPERFREE DISABLE (CONFIGURAZIONE DA DIP SWITCHES). IMPOSTARE LA FREQUENZA DEL BUS AGP: Questo DIPSWITCH imposta la frequenza di clock del bus AGP. I valori permessi sono determinati da quattro configurazioni (vedi figura 2): 1) Frequenza CPU moltiplicata X1. 2) Frequenza CPU moltiplicata X2/3. 3) Auto Mode. 4) .Frequenza CPU moltiplicata X 1/2. FIGURA 2. Un esempio: se la vostra CPU funziona a 66 Mhz di frequenza di bus principale, dovrete impostare la prima configurazione con coeff. di divisione impostato a X1. Il bus AGP oltre gli 88 Mhz può generare degli arresti del sistema o dei problemi con la scheda video!. Torna all'inizio/Pagina Successiva/Homepage
