HARDWARE MONITOR!

Quale temperatura ha raggiunto la cpu?

Articolo di Grando Ruggero. 29/06/2001.

INTRODUZIONE:

Le motherboards attuali, offrono la possibilità di controllare in ogni momento le temperature e i voltaggi propri di alcuni componenti elettronici. Poter conoscere la temperatura del core della cpu o dell'aria interna del cabinet, è molto importante in un ambiente "overclokkato". Anche il voltaggio del core della cpu o dell' I/O sono parametri non trascurabili, e sicuramente aiutano l'overclocker alla conoscenza del proprio sistema.

BIOS E HARDWARE MONITOR.

E' possibile da bios, accedere al pannello di controllo dei voltaggi e delle temperature. All'avvio del PC, premete i tasti CANC o DEL ed entrerete nella schermata principale del bios, dalla quale selezionando la voce HARDWARE MONITOR o PC HEALTH STATUS o SYSTEM MONITOR (v. figura 1) potrete visualizzare la sezione di "monitoraggio" della scheda madre.

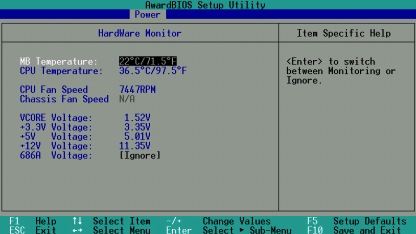

FIGURA 1.
(sezione hardware monitor asus A7VM).

La seguente tabella descrive le voci più significative:

Current System Temp.	Temperatura dell'aria all'interno del cabinet.
Current Cpu Temp.	Temperatura del core della cpu.
Current CPUFAN Speed	La velocità di rotazione della ventola, misurata normalmente in RPM (n. giri al minuto).
Current CHSFAN Speed	La velocità di rotazione della ventola "aggiuntiva" o non, installata nel cabinet. La misura è sempre in RPM.
VCCVID(CPU)	Il voltaggio di alimentazione del core della cpu.
+3.3, +5V, +12 V, -12V	Sono voltaggi significativi x la motherboard forniti dall'alimentatore ATX.
VBAT	Voltaggio di alimentazione della batteria presente sulla scheda madre.

TABELLA A.

Da questo pannello di controllo, possiamo conoscere voltaggio e temperatura del core della cpu, elementi fondamentali se si dedice di "overclokkare" il sistema.

SISTEMA DI RILEVAZIONE HARDWARE.

Abbiamo visto, come è possibile verificare dei parametri dalla sezione del bios Hardware Monitor, ma com'è possibile tutto ciò? Quali sono i chip o chipset che si occupano di tali funzioni?

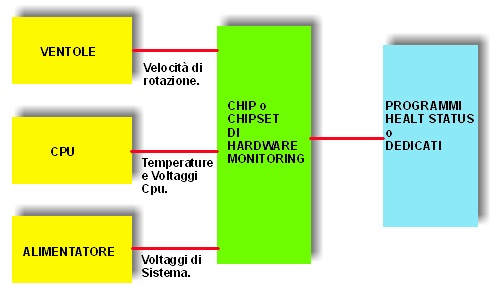

Le informazioni derivanti dai sensori sparsi sulla superficie della motherboard vengono gestiti da un chipset (il caso del Via686A South Bridge) o da chips dedicati (Winbond, LMxx, Asus Asic, ecc). Lo schema successivo descrive il passaggio di informazioni:
