I SISTEMI DI TEST.

Scheda madre	SOYO K7VTA-B
Processore	Duron a 800 Mhz
Sistemi di raffreddamento	Neng-TYI P325
Memoria	64Mb PC 133 Mhz
Alimentatore	250W ATX

Sistema 1.

Scheda madre	QDI TITANIUM IB+
Processore	Cyrix 166 MMX
Sistemi di raffreddamento	Neng TYI P325
Memoria	64Mb PC 133 Mhz
Alimentatore	230W AT

Sistema 2.

SCHEDA TECNICA DEL DISSIPATORE NENG-TYI P325.

Dissipatore	NENG-TYI P325 (Base in Alluminio)
Ventola di raffreddamento	Y.S.TECH, FD1250155B-1A
Specifiche della ventola di raffreddamento	12V,5500 RPM (giri al minuto), 17.1 CFM (Cube Feet per Minute), 33dB(A)
Pad termico	Bergquist 200U, misura 17*17 mm
Dimensioni del sistema	62 X 52 X 37 mm
Peso del sistema	126.5 grammi

TABELLA DELLE PRESTAZIONI DEL NENG-TYI P325.

	PIII 850 Mhz Coppermine	PIII 866 Mhz Coppermine	PIII 933 Mhz Coppermine	AMD Duron & Tbird 900 Mhz	AMD Duron & Tbird 950 Mhz	AMD Duron & Tbird 1,0 Ghz
Temperatura del core della cpu (TJ).	69	69,4	71,4	87,2	88,8	90
Temperatura del Case (TA).	45	45	45	45	45	45
Delta T (TJ-TA).	24	24,4	26,4	42,2	43,8	45
Potenza dissipata.	22,5	22,9	25,5	46,4	48,6	50,8
Resistenza termica del sistema.	75	75	75	90	90	90

OSSERVAZIONI:

Abbiamo utilizzato per diverse ore il dispositivo della G.S.E.I. Elettronica, osservandone il funzionamento. La ventola di raffreddamento del dissipatore iniziava a funzionare solo dopo il raggiungimento dei 38°C visualizzati dal display. (v. figura 6).

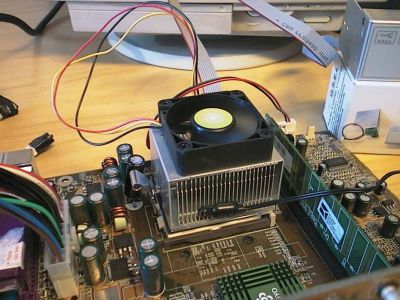

FIGURA 6.
(A 38°C la ventola del dissipatore inizia a girare).

La ventola del P325 continuava a "girare" sino al raggiungimento dei 34°C e poi si fermava (un led giallo avvisava del funzionamento della ventola).

Abbiamo monitorato la temperatura del dissipatore con un sensore applicato nella posizione 1 (v. figura 7).

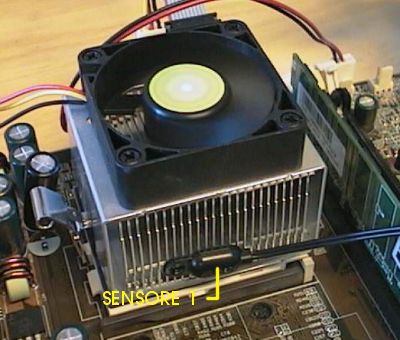

FIGURA 7.
(Posizione del Sensore 1).

La temperatura visualizzata dal led del sensore era approssimativamente uguale a quella monitorata dal sistema SUPER COOLER CONTROL (v. figura 8).

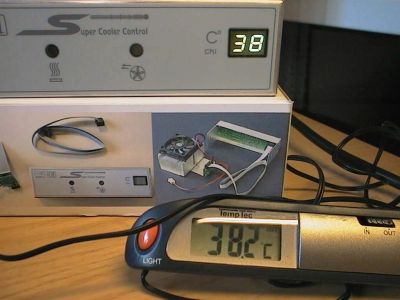

FIGURA 8.
(La temperatura del display del S.C.C. e del sensore 1 sono quasi identici).

Quando il Super Cooler Control raggiungeva i 38°C, il sensore 1 visualizzava i 38,2 gradi centigradi , successivamente attivata la ventola, la temperatura del processore scendeva e il sensore 1 monitorava una temperatura di 37.9 gradi centigradi. L'intervallo tra l'attività e l'inattività della ventola di raffreddamento era di alcuni secondi, riducendo l'impatto acustico ma non l'intensità.

E' interessante l'utilizzo del sistema come mezzo di protezione contro le alte temperature. Quando la sonda termica raggiunge i 60°C un allarme sonoro da 80 dB avvisa l'utente della pericolosità in corso. Per sistemi "overclokkati" e in presenza di alte temperature è meglio utilizzare il dispositivo della G.S.E.I.
